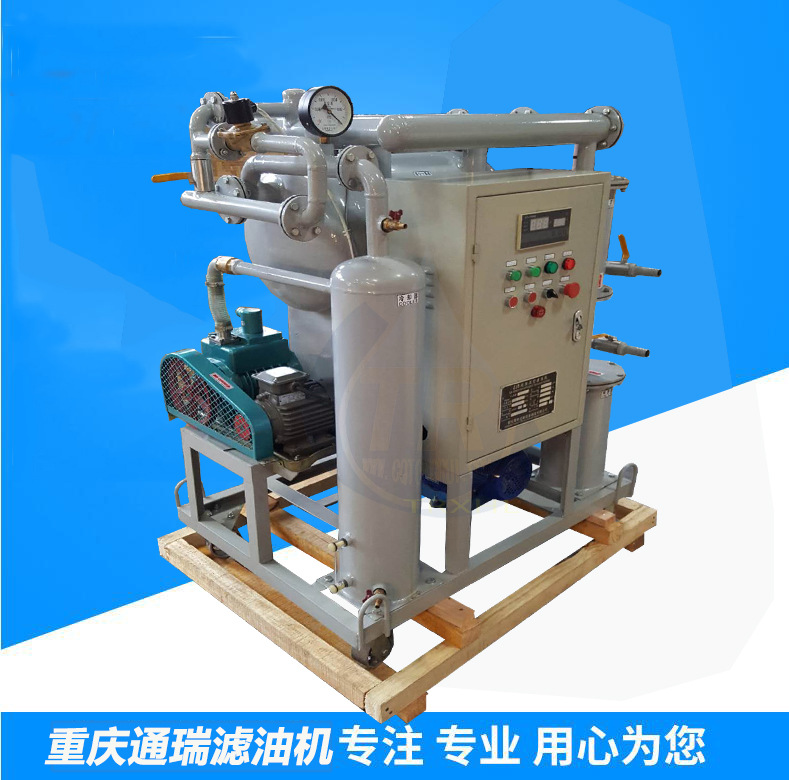

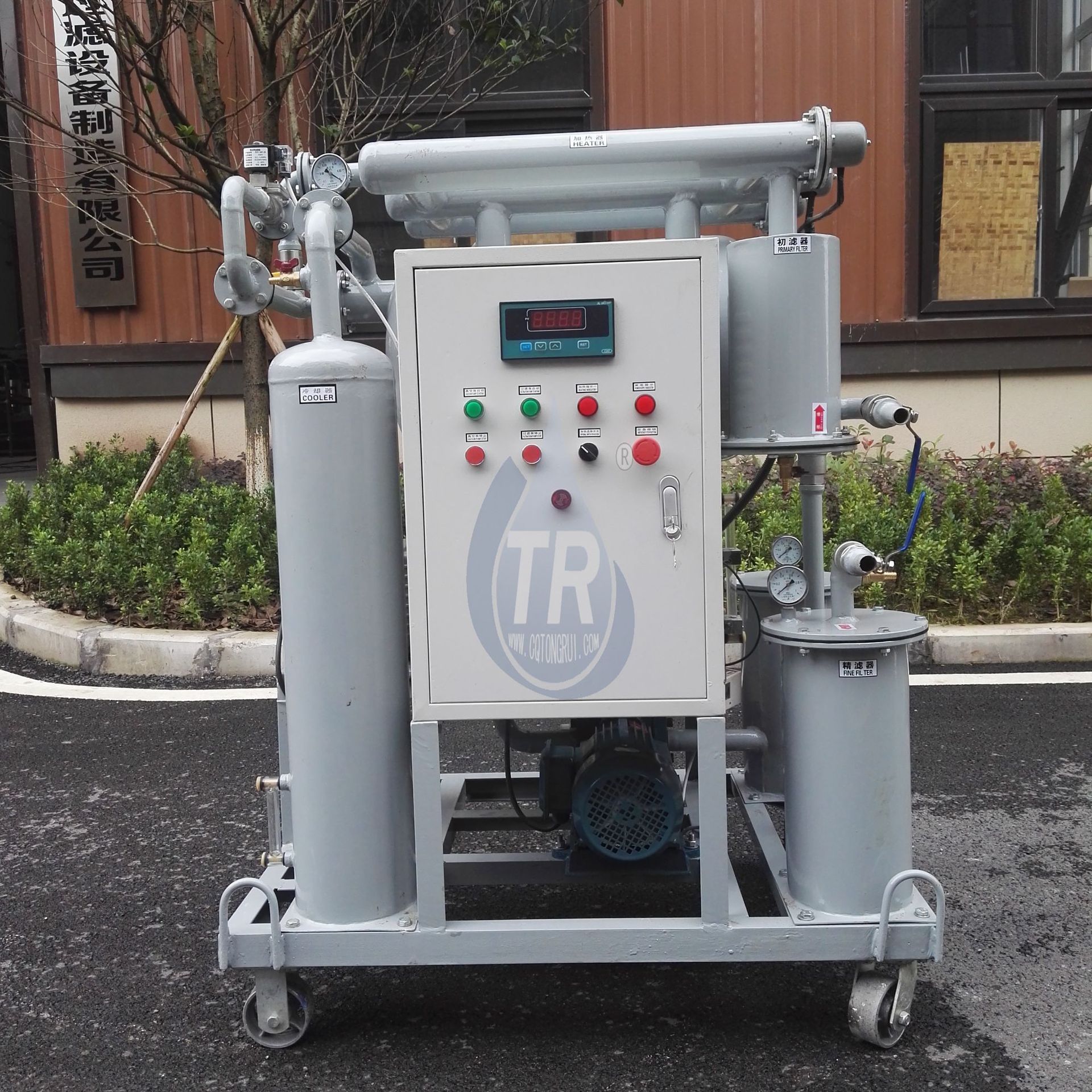

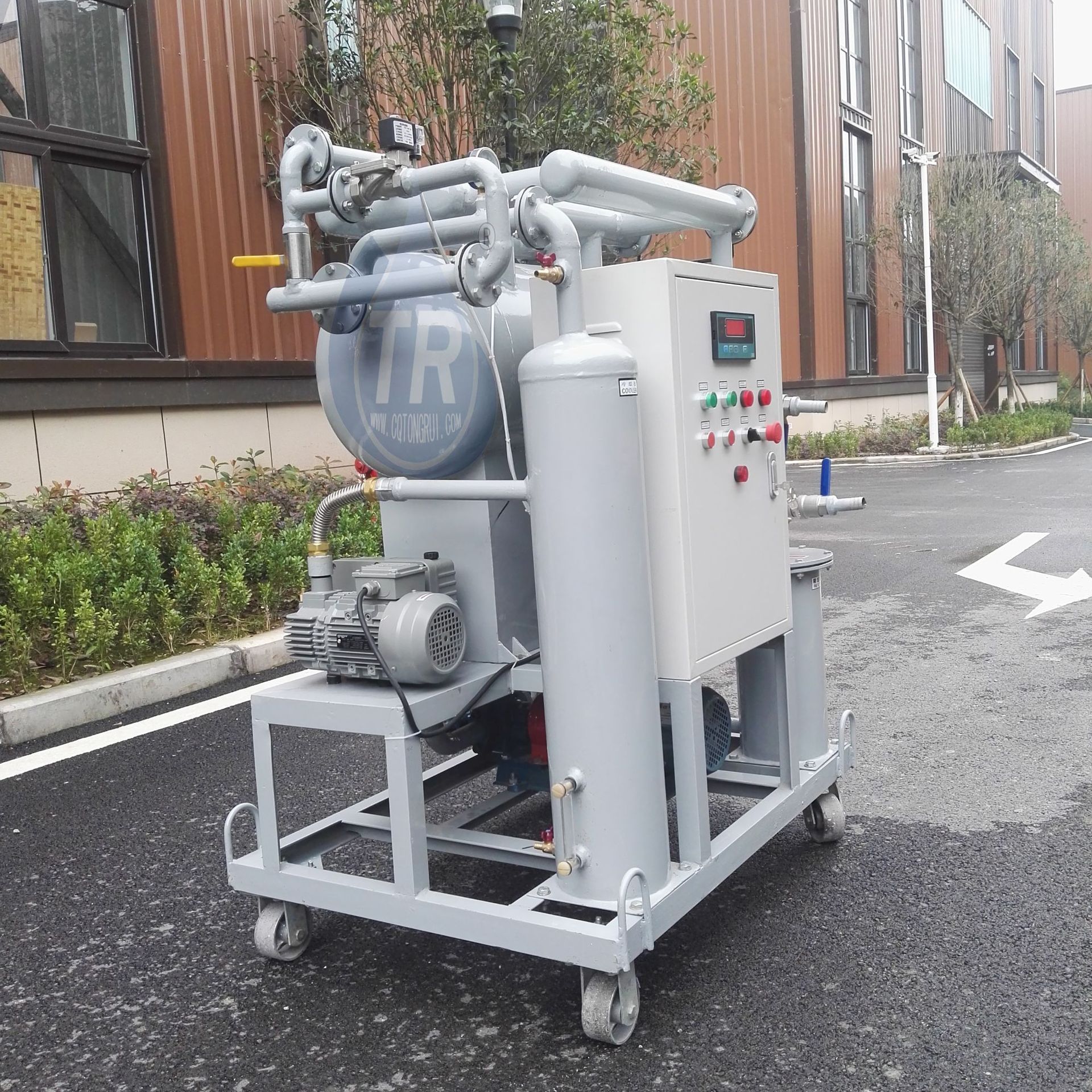

通瑞ZJB-10变压器油加热式单级真空过滤滤油机

所属分类：ZJB变压器油真空滤油机
点击次数：
发布日期：2026/10/12
在线询价

详细介绍

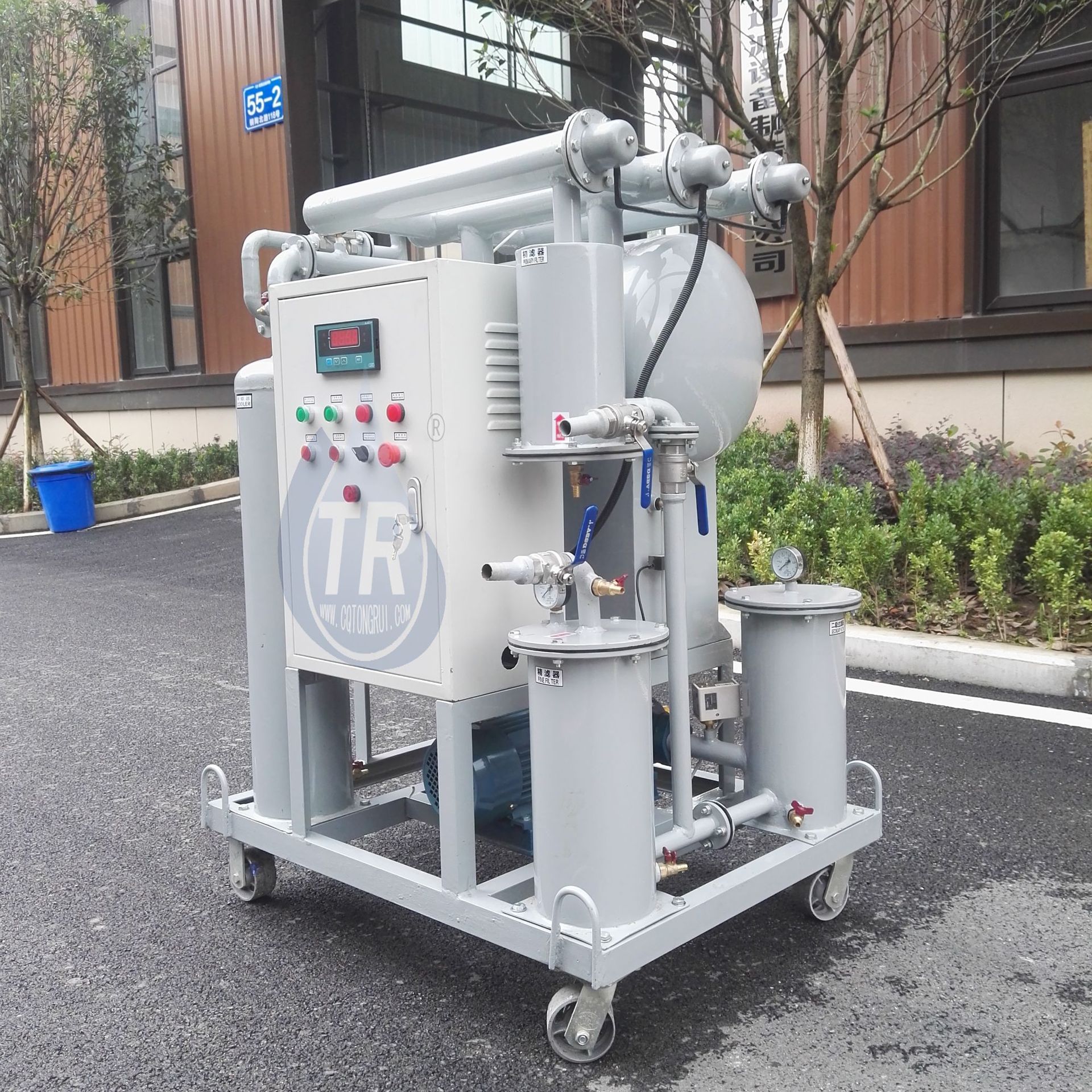

ZJB-10侧2

产品用途：

变压器油滤油机，主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等。可脱去油中的水分，杂志，气体，恢复变压器油的介电性能。同时本设备可用于对电力设备，如变压器，电容器等进行真空干燥，和真空注油。

产品特点：

1．能分离油中的水分和气体。

2．多级过滤系统

3．电加热系统，加热均匀，耗能少。

4．采用红外线液位控制仪，压力保护系统，操作简单，。

5．采用整机联锁保护装置，加热器，油泵，液位控制仪联动工作。

6．可与BZ装置一起使用，达到除酸，脱色，去游离碳，降低介损功能。

产品优势：变压器油滤油机属经济型，具有复式立体闪蒸，效率比原普通真空滤油机高3-5倍。采用连锁保护装置，红外线液位控制系统，压力保护系统可实现人机分离工作，操作简单，。变压器油滤油机结构紧凑、轻便灵活、移动方便。

真空净油机原理:

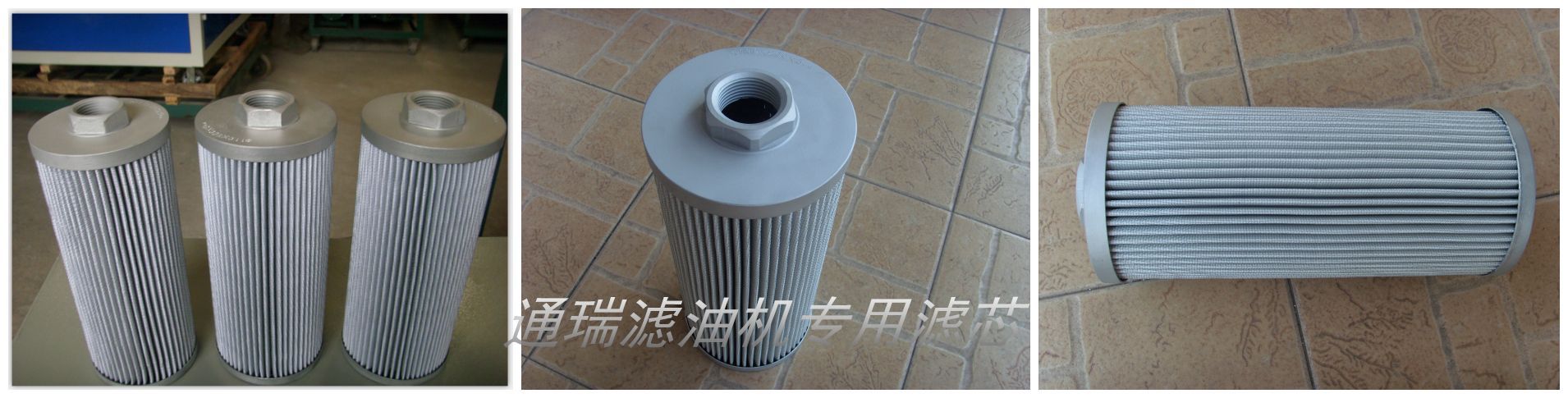

本机是根据水和油的沸点不同而设计的，它由初滤器、给油泵、加热器、真空罐、真空泵、冷凝器、精滤器、排油泵以及电气柜组成。真空泵将与真空罐内的空气抽出形成真空，外界油液在给油泵作用下，油经过入口管道进入初滤器消除较大的颗粒，然后进入加热器，经过加热到40－70℃的油通过自动油位阀，此阀是自动控制进入真空罐内的油量进出平衡。经过加热后的油喷入真空容器中，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水汽经冷却后再凝结成水放出。脱水脱气的油液被排油泵排入精滤器，通过滤滤芯将微粒杂质过滤出来。从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口排除机外。

小型真空滤油机技术参数：

指标名称		单位	ZJB-10	ZJB-20	ZJB-30	ZJB-50	ZJB-75	ZJB-100	ZJB-150	ZJB-200
流量		L/H	600	1200	1800	3000	4500	6000	9000	12000
工作真空度		Mpa	-0.06 ～ -0.098
工作压力		Mpa	≤0.4
油击穿电压		kV	≥55			≥60		≥65
油中含水量		PPm	5～8
油中含气量		%	≤0.1
含杂质粒度		um	≤5
无故障工作时间		H	4000
恒温控制范围		℃	20-80
连续工作时间		H	150
电源			380V/50Hz (根据用户要求定)
工作噪声		dB(A)	≤75				≤80
电加热功率		kW	9	15	18	30	48	60	90	105
总电功率		kW	11	17	21	33	53	65	96	116
进（出）口管径		mm	25	25	25	32	40	40	50	60
设备重量		Kg	380	400	420	450	550	730	960	1200
外形尺寸	长	mm	1050	1150	1200	1300	1600	1600	2100	2200
	宽	mm	750	800	800	900	1000	1200	1500	1600
	高	mm	1400	1450	1500	1600	1800	1850	2000	2100
